ELEKTRİK MOTORU TASARIMI ve ÇALIŞMA İLKESİ

Deneyin  Amacı:  Elektrik enerjisini hareket enerjisine dönüştüren motor tasarlamak.

Düşünce Soruları?
1.
Gündelik yaşamda elektrik motoru nerelerde ve hangi amaçla kullanırız?
2. Elektrik motorlara aynı miktarda enerji mi tüketir? Neden?
3. Elektrik motorunda ne tür mıknatıs kullanılır?

PDF İndir

Araç ve Gereçler:  Kaliteli pil, yalıtkan kablo, zımpara, iki adet çengelli iğne, enli lastik iki adet, neodminyum veya kadminyum mıknatıs (Hoparlör mıknatısı da olabilir.)

Deneyin   Yapılışı:
1.
Yalıtımlı tel silindir üzerine sarılarak yandaki şekildeki gibi bir halka bobin oluşturalım.
2. Bobinin iki ucu 3-4 cm kalacak şekilde kesilir.
3.
Halkanın iki ucu zımparalanarak iletken tel kısmına ulaşılır.

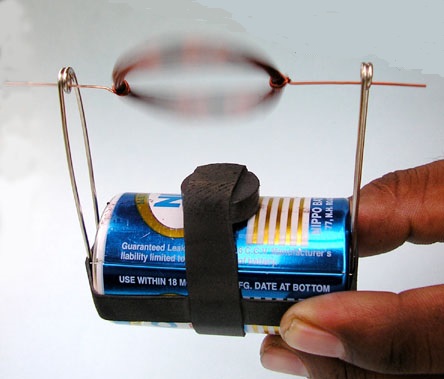

4. 1,5 voltluk kaliteli bir pilin üzerine neodminyum mıknatısı yerleştirelim. Lastik veya yapıştırıcı ile sabitleyelim.
5. Çatal iğneleri pilin iki ucuna şekildeki gibi yerleştirelim.
6. Lastik ile çatal iğneleri sabitleyelim.
7. Bobinin uçlarını çatal iğnenin çemberlerine yerleştirelim.
8. Bobin dönmüyorsa parmağınızla ilk hareketi siz vererek dönmesini sağlayalım.



Değerlendirme Yapalım:
- Bobin içinden akım geçtiğinde bobin dönmeye başlar.
- Elektrik akım geçişi devam ettiği sürece dönüş hareketi devam eder.
- Pilde depo edilen kimyasal enerjiye, kimyasal enerji elektrik enerjisine, elektrik enerjisi ise hareket enerjisine dönüşür.
-
Uzun süre hareket sonucunda bobin ve pilin sıcaklığı artar.
- Bu enerjinin bir kısmının ısıya dönüştüğünü kanıtlar.
- Direnç ve sürtünme enerjinin ısıya dönüşmesine neden olur.

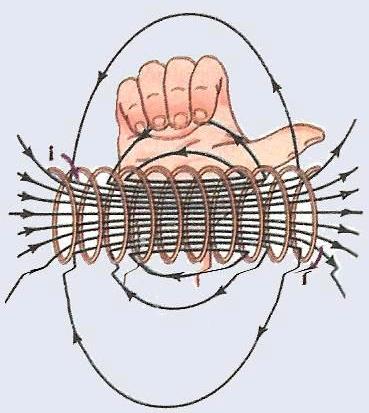

Bilgilenelim: Bobinden elektrik akım geçtiği zaman bobin etrafında manyetik alan oluşur. Bu manyetik alanın yönü sağ el kuralına göre belirlenir. Bobinin altında mıknatıs vardır. Mıknatıslarda aynı kutuplar birbirini iter. Bobinin düzlemi mıknatıs tarafından itilir ve bobin 1 tur atar. Aynı düzlem tekrar mıknatıs tarafından itilir ve bu periyodik olarak devam eder.

Motorlardaki Gerçek: Motorların içinde kullanılan prensip bu deneyden biraz farklıdır. Motorlarda verimi artırmak için bobin yarım tur atınca akımın yönü değişir ve böylece mıknatıs bobini her seferinde iter.

Bu deneyde ise bobin yarım tur attığında mıknatısla ters kutup olur ve bu sefer mıknatısla birbirlerini çekerler. Fakat belli bir hızla gelen bobin durmadan dönmeye devam eder ve tam bir tur atınca mıknatıs tekrar itilir. Yarım tur atıncaya kadar hızlanır. O halde turu tamamlayıncaya kadar yavaşlar.


Siz Deneyin:

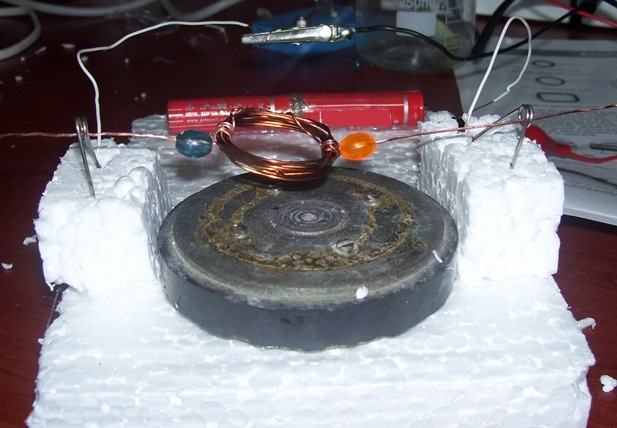

Sizde yandaki şekildeki gibi farklı elektromotor modelleri tasarlayabilir misiniz?
